我拿到了一份显示面板产业链的报告,看到一个数据,反复确认了两遍。大家知道吗?中国大陆的液晶面板产能,现在占全球超过七成。每四块液晶电视屏幕,有三块是中国工厂造的。京东方、TCL 华星,已经是全球面板产业的绝对主力。

但报告里紧接着一句话让我有点愣住了:上游最核心的材料,玻璃基板,八成还握在三家外国公司手里。
美国康宁,全球市占率超过50%。日本 AGC(旭硝子),大概22%到25%。日本电气硝子 NEG,17%到20%。三家加起来,CR3 超过80%。
你想想这个结构有多畸形。下游的面板产能,中国已经是世界第一了,但上游的关键材料,你还得看别人脸色。就好比你开了全世界最大的面包房,但面粉只有三个供应商,而且他们随时可以涨价、限量、甚至断供。
玻璃基板这个东西,外行人听着不起眼,不就是一块玻璃嘛。
真不是。

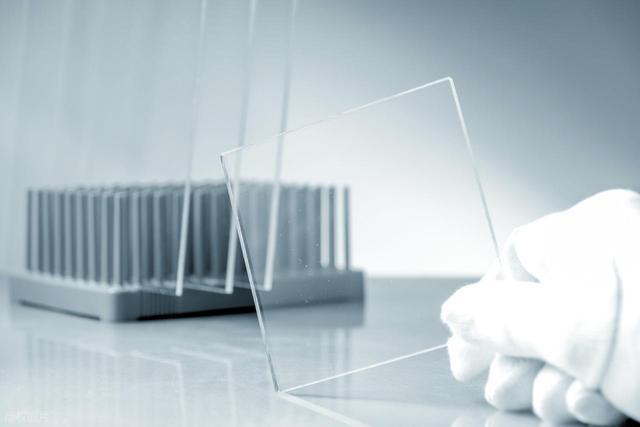

显示面板用的玻璃基板,跟你家窗户上的玻璃完全是两码事。它的平整度要求精确到纳米级,热膨胀系数要跟硅芯片匹配,厚度均匀性误差要控制在微米以内。一块8.5代线的基板玻璃,面积有2.2米乘2.5米那么大,比一张双人床还大,但整块玻璃的厚度偏差不能超过几个微米。
你拿尺子量不出来的差距,用肉眼更看不出来。但这些差距一旦超标,面板上就会出现色差、亮点、暗纹。
这种玻璃怎么造?主流工艺有两条路线。一种叫浮法,把玻璃液铺在融化的锡液面上成型,产量大但表面会沾锡,需要后续研磨抛光。另一种叫溢流下拉法,让玻璃液从一个特制的成型槽两侧溢出,在槽底汇合后靠重力向下牵引拉制。溢流法出来的玻璃两面都是原始表面,平整度极高,不用打磨就能直接用。
康宁就是靠溢流下拉法起的家,而且围着这条工艺路线申请了一大堆专利,从配方、成型装置到检测技术,层层叠叠,跟铁丝网一样把竞争对手拦在外面。
再说 AGC。1907年成立,三菱系出身,最早就是为了结束日本对进口平板玻璃的依赖。一百多年过去了,AGC 变成了年营收超过2万亿日元的全球玻璃巨头,显示玻璃基板排全球第二,手里握着 Dragontrail 盖板玻璃的核心技术。
德国的肖特(Schott)也不能忽略。1884年在耶拿成立,创始人奥托·肖特是玻璃化学的祖师级人物,跟蔡司光学关系深厚。肖特现在年营收大概28亿欧元,在超薄玻璃领域做到了极致。折叠屏手机的盖板用的就是他们的 UTG 超薄玻璃,弯折半径极小,还不碎。
AGC 和肖特,一个从显示基板切入,一个从特种超薄玻璃切入,在高端显示玻璃这个赛道上形成了双重封锁。
中国企业被卡得有多难受呢?
前些年的情况是这样的。国内面板厂扩产线,一条8.5代线投下去几百个亿,产线建好了、设备到位了,但玻璃基板供应商就那么几家。你跟康宁谈价格,人家爱搭不理。你跟 AGC 谈供货周期,人家说排队等着吧。

更要命的是涨价。面板行业有个规律,每当下游面板价格回暖的时候,上游玻璃基板供应商就会跟着涨价,把你的利润吃掉一部分。你下游的面板厂商赚辛苦钱,上游的材料商坐着收过路费。
有个做面板供应链的朋友跟我聊过一次,他说了句话挺扎心的:「咱们建了全世界最多的面板产线,但造这些屏幕用的基板玻璃,配方是人家的,工艺是人家的,连那块成型用的溢流砖,最早也是进口的。」
壳子是自己的,底子还是人家的。
转折是怎么来的?
得先说一件事。前不久,美国国际贸易委员会(ITC)公布了一个337调查的初裁结果。康宁告中国的彩虹股份侵犯玻璃基板配方专利,结果初裁认定彩虹股份自主研发的「616」料方不构成侵权。这事在行业里炸了一下,因为337调查在显示行业一直是美国企业的杀手锏。你敢出口到美国市场,我就用专利诉讼堵你。这回初裁没堵住。
彩虹股份是目前国内高世代液晶玻璃基板的龙头,全球市占率大概在8%到10%之间,G8.5+产线的良率已经做到了国际一线水准。但彩虹股份做的主要是传统 LCD 显示基板。
新的战场在别处。
量子点 Mini-LED,这个词你最近应该见过不少。简单说就是在屏幕背光里用大量微型 LED 芯片做精密分区控光,再配合量子点材料实现超宽色域。苹果的 iPad Pro、三星的 Neo QLED 电视,用的都是这个技术方向。
Mini-LED 的基板以前用的是 PCB(印刷电路板),跟传统电路板是一个体系。但 PCB 有个致命缺陷:热变形。LED 芯片密度越高、分区越精细,PCB 板子受热翘曲的问题就越严重。翘了之后,LED 芯片的定位精度就废了,光学效果直接崩盘。
解决方案是什么?换玻璃基板。

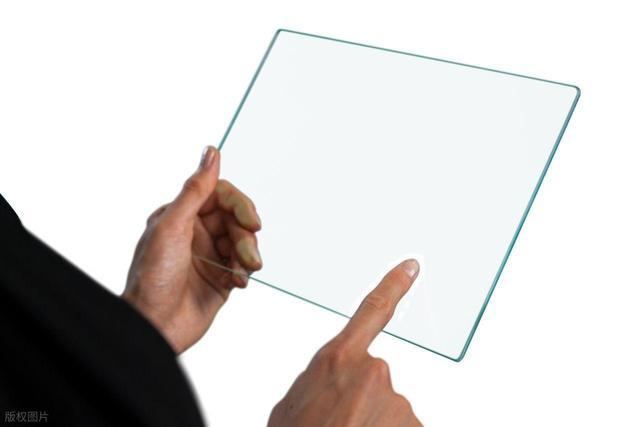

玻璃的平整度比 PCB 高几个数量级,热膨胀系数低得多,散热性能也好。用玻璃基板做 Mini-LED 的载体,可以把芯片间距压到更小、分区做到更精细、产品做到更轻薄。苹果和三星都在往这个方向推。
玻璃基 Mini-LED 用的基板,要求跟传统 LCD 基板还不一样。它更薄,一般要做到0.4毫米甚至更薄。它需要更高的强度,因为后续还要经过 TGV(玻璃通孔)加工,用激光在玻璃上打成千上万个微孔,再填充金属做导电通路。0.4毫米厚的玻璃上打高密度通孔,稍有不慎就碎了。
这就是为什么标题里说0.4毫米的良率那么重要。你把玻璃做得越薄,加工难度就越大,碎片率就越高。在这个厚度上把良率做到极致,才是真正的硬功夫。
临平是杭州的一个区,产业底子是高端装备和智能制造,2025年开发区规上工业总产值做到了1368亿。这地方不做终端消费品,它做的是消费品背后的材料和设备。
长三角在新型显示产业上有天然的集群优势。面板厂在合肥、苏州、武汉一带,上游材料和设备企业密布在整个长三角走廊。临平坐在这条走廊的南端,又靠着杭州的高校和人才资源,做高端玻璃材料有产业链配套的天然条件。

超薄高强玻璃基板的技术难点,说起来就三个字:薄、硬、准。
薄,是要把玻璃做到0.4毫米甚至更薄,还不能碎。硬,是要通过化学强化(离子交换工艺)让表面硬度大幅提升,边缘强度提高到普通玻璃的四到十倍。准,是厚度均匀性和表面平整度要控制到微米甚至亚微米级别。
这三个字里面,每一个都是坑。
你想把玻璃做薄,拉制过程中的温度、流量、粘度、拉引速度都得精确到小数点后好几位。稍有波动,出来的玻璃厚度就不均匀。你想做化学强化,离子交换的温度曲线、浸泡时间、盐浴配方都得反复调试。交换深度浅了强度不够,深了玻璃内部应力分布就会出问题。
有一个很容易被忽略的环节是切割。0.4毫米的玻璃,用传统刀轮切割,边缘会产生微裂纹。微裂纹就像定时炸弹,后面做 TGV 激光打孔的时候,应力一集中,裂纹就扩展,整片玻璃就报废了。所以超薄玻璃的切割必须用激光,而且是特定波长的超短脉冲激光,热影响区要控制得极小。
这些工艺细节,每一个都是试错试出来的。配方调了几百版,温度曲线画了几千条,废掉的玻璃论吨计。
国产企业在这条路上走了多久?说起来都是漫长的年份。最早是蚌埠的中建材体系做出了中国第一片8.5代浮法 TFT-LCD 玻璃基板,算是从零到一的突破。后来彩虹股份在溢流下拉法上做到了规模化量产,把国产化率从个位数往上拉。
但这些都还是传统 LCD 基板的故事。真正到了量子点 Mini-LED 用的超薄高强基板,整个行业又回到了起跑线附近。因为0.4毫米级别的超薄玻璃,对材料配方、成型工艺和后加工精度的要求,跟传统0.5到0.7毫米的基板完全不是一个量级。
好消息是什么呢?长三角这边已经有企业把这个事做出来了。在临平这一带的高端玻璃材料企业,依托沃格光电等上市公司在 TGV 技术上的布局,以及杭州本地的算力和智能制造配套,正在把超薄玻璃基板的良率往商业化的门槛上推。
良率这个东西,外行觉得没什么好说的,不就是成品率嘛。内行知道这里面的分量。你做出一片合格的超薄高强玻璃不难,难的是连续做一万片、十万片,片片合格。从实验室的95%良率到量产线的99%以上,中间隔着的是几千个工艺参数的同步稳定。
当然,你要说中国企业已经把 AGC 和肖特赶超了,还不是。
AGC 在显示玻璃领域积累了一百多年,年营收超过2万亿日元。他们卖的不只是玻璃,还有跟面板厂磨了几十年的工艺参数库和供应链信任。你换一家新供应商,面板厂要跑半年到一年的验证周期。
肖特那边更不用说。人家的超薄玻璃技术是给折叠屏手机供盖板的,三星 Galaxy Fold 系列的 UTG 盖板就来自肖特。这种高附加值的特种玻璃市场,品牌壁垒和技术壁垒叠在一起,不是光靠性价比能撬动的。
还有一个现实问题。全球显示玻璃基板市场2025年大概在70亿美元左右,折合人民币500亿出头。市场总盘子并不算特别大,但技术壁垒极高、利润率极厚。康宁和 AGC 赚的就是这种「小池塘里的大鱼」的钱。你想从大鱼嘴里抢食,得先证明自己的产品在客户的产线上跑一年不出问题。

国产企业目前最大的优势在哪里?两条。
第一是贴近客户。京东方、TCL 华星、惠科这些面板巨头都在国内,他们的产线就在你几百公里之内。你能做到一周之内送样、两周之内反馈、一个月之内调整配方重新送测。你让康宁从美国、AGC 从日本做这个响应速度,试试看。
第二是成本结构。中国的工业用地、电价、人工成本相比欧美日都有优势。同样一片超薄高强基板,国产的报价可以做到进口的六到七折。对面板厂来说,上游材料成本哪怕降10%,每年省下来的都是以亿为单位的数字。
Mini-LED 玻璃基板这个细分赛道,其实给了国产企业一个换道超车的窗口。因为传统 LCD 基板的市场格局已经定型,康宁和 AGC 的护城河太深了,你硬拱拱不动。但 Mini-LED 玻璃基板是个新东西,全球都在起步阶段。谁能先把良率做上去、谁能先跟面板厂跑通验证,谁就能在新赛道上卡位。
AI 芯片的先进封装也在推玻璃基板。英特尔前两年就发布了玻璃基封装的路线图,有机基板在高密度封装上快到极限了,玻璃的热稳定性和平整度天然适合做下一代芯片载体。这个方向如果起量,市场天花板会被大幅抬高。
临平做高端材料有个好处:往北是苏州的半导体集群,往西是合肥的面板集群,往南是浙江本地的光电产业带。长三角工业走廊上下游都在两三小时车程以内。
做超薄玻璃的人可能自己都没太在意,但他们做的这块0.4毫米的玻璃,往上走是量子点电视和折叠屏手机,往下走是 AI 芯片的先进封装。消费电子每一次升级,底层都需要一块更薄、更强、更精确的玻璃。

临平经开区1300多亿的工业产值里,有不少是这类「看不见的关键材料」撑起来的。做这些东西的厂子不大,几百人的规模,但每一片合格的超薄基板玻璃出厂,都意味着又少了一片需要从日本或者美国进口的。
加油!
